3D設計による最適機器配置と環境に配慮した設計技術

概要

多くの港湾で使用されている伸縮機構を有したスプレッダの設計・製作・試運転を行えます。

また、環境負荷の少ないチェーン駆動によるスプレッダも開発しました。

[基本仕様]

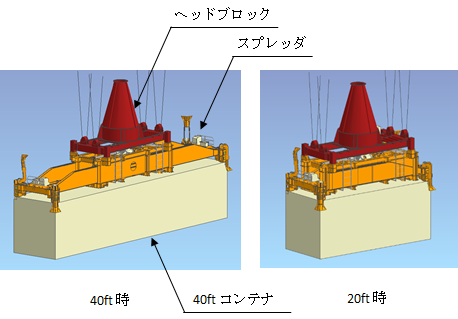

①スプレッダの構成

画像に alt 属性が指定されていません。ファイル名: 10db9ede54cb8e3f959522493533d327.png

② 定格荷重
  ・ISO規格 コンテナ( 20ft , 40ft )   30.5 ton
  ・ハッチカバー   40.6 ton

③ スプレッダ自重   9.1 ton

④ 装置類
  ・伸縮装置( 20ft ⇔ 40ft )
  ※ シリンダ駆動方式・チェーン駆動方式に対応
  ・フリッパー( ガイド装置 )
  ・ツイストロック装置

⑤ 伸縮動作速度( 20ft ⇔ 40ft )
  ・シリンダ駆動方式   片道50 sec 以内
  ・チェーン駆動方式   片道40 sec 以内

特長

長寿命化

構造解析により強靭かつ軽量な構造を実現。

軽量化することで、コンテナクレーン本体への負荷が軽減し、長寿命化を実現します。

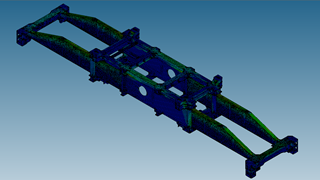

画像に alt 属性が指定されていません。ファイル名: image-24.png
高いメンテナンス効率性

 3Dモデル内で消耗品交換や各装置の点検等、作業シミュレーションを事前に行っている為、メンテナンス性に優れています。
 また、最適な機器配置を実現することで、管継手の削減や油圧ホースの無理な曲げを無くし、 環境汚染リスク( 油漏れ )を低減しています。

短納期製作

比較的短納期での製作対応が可能です。

実績

福岡市港湾空港局様

溶接技術

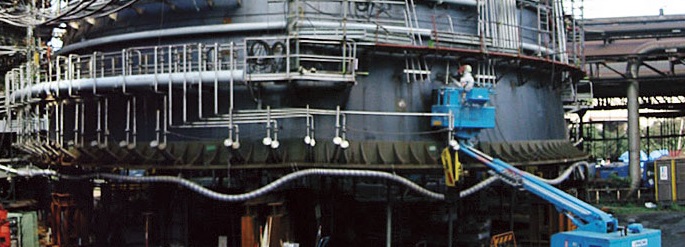

画像に alt 属性が指定されていません。ファイル名: youso_01.jpg

概要

自社工場を全国6拠点に備え、認定資格の保有と長年の経験とノウハウを有する技術者に裏付けられる、高品質な溶接技術を有し、あらゆる鋼構造物を製造が可能です。

[認証資格]

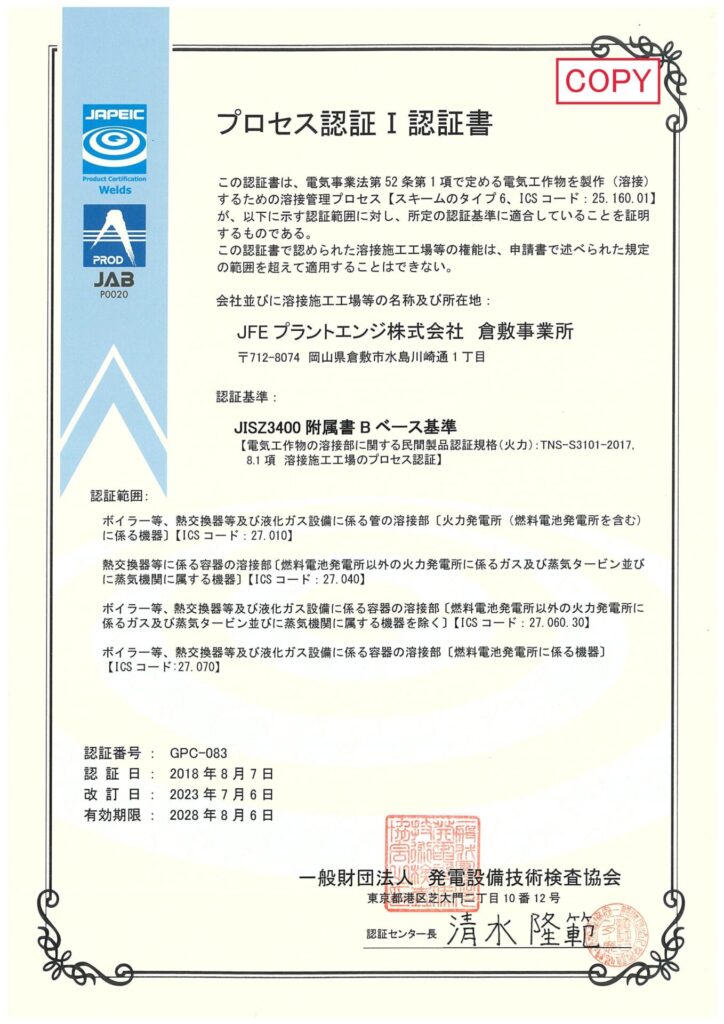

1.電気事業法に基づく溶接プロセス認証

お客様のご要望に基づき、製品(溶接部)認証書をお届けいたします。お客様が安全管理審査を受審される際、提出記録、審査項目を簡略化することができます。

認証基準JISZ3400 付属書Bベース基準
電気工作物の溶接部に関する民間製品認証規格(火力):TNS-S3101-2017,8.1項 溶接施工工場のプロセス認証
認証番号GPC-083
溶接範囲ボイラー等、熱交換器等及び液化ガス設備に係る管の溶接部
〔火力発電所(燃料電池発電所を含む)に係る機器〕熱交換器等に係る容器の溶接部
〔燃料電池発電所以外の火力発電所に係るガス及び蒸気タービン並びに蒸気機関に属する機器〕ボイラー等、熱交換器等及び液化ガス設備に係る容器の溶接部
〔燃料電池発電所以外の火力発電所に係るガス及び蒸気タービン並びに蒸気機関に属する機器を除く〕ボイラー等、熱交換器等及び液化ガス設備にかかる容器の溶接部
〔燃料電池発電所に係る機器〕
認証日2018年8月7日
審査登録機関一般財団法人 発電設備技術検査協会
溶接施工工場倉敷事業所
2.船級協会認証溶接施工(ロイドとABSの溶接認定)

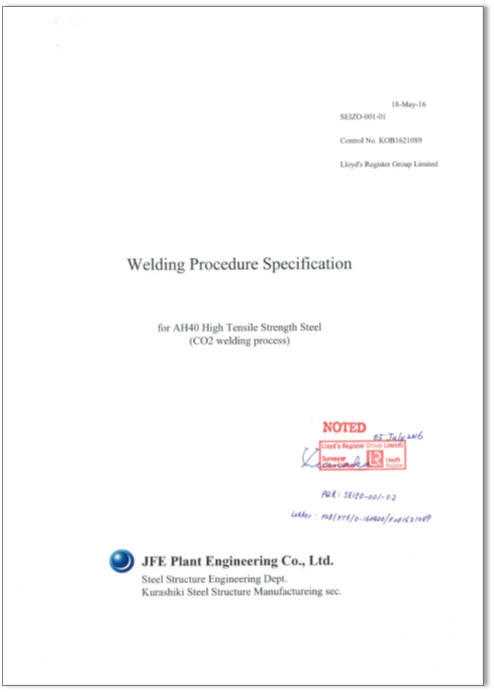

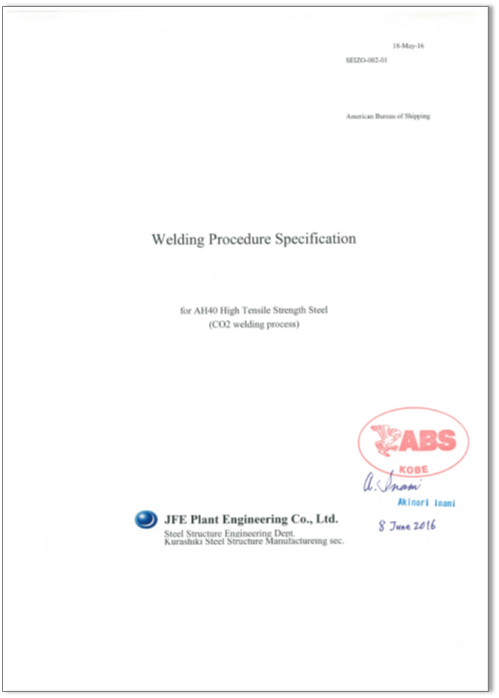

溶接施工要領書

(Welding Procedure Specification)

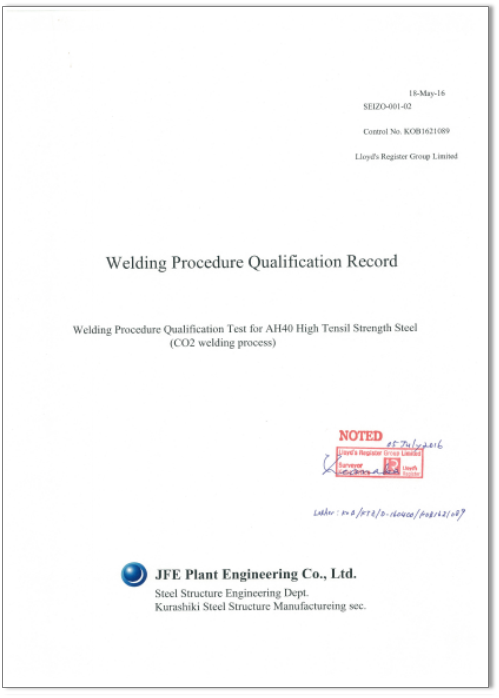

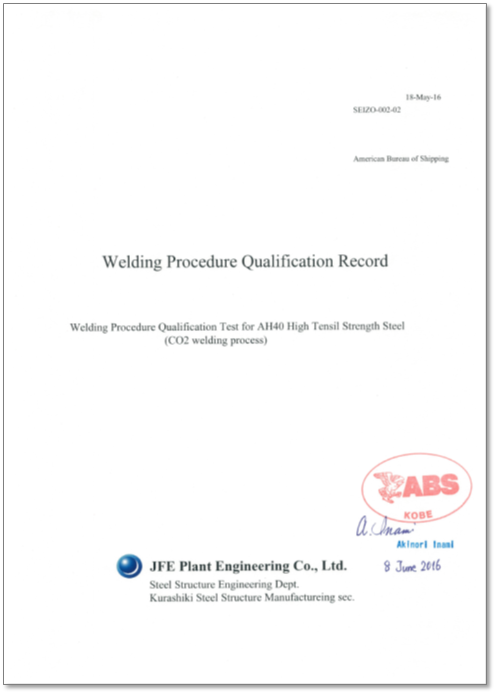

溶接施工試験記録

(Welding Procedure Qualification Record)

[溶接士資格]

保有者数と保有する溶接資格の種類は国内トップクラス。
今後もお客様のニーズに合わせ、電気事業法に基づく溶接士や石油関連の溶接士資格者を増やしてまいります。

資格種類取得者数
JIS 溶接技能者311333人
WES8103溶接管理技術者3134人
ボイラー溶接士275人
電気事業法に基づく溶接士524人
JPI-E種 2級3人
ガス溶接作業主任者35人

(2020年11月1日時点)

[制作実績]

・高張力鋼製、特殊ステンレス製の製缶機械加工

・インバー合金製の航空機製造治具、防衛機器用特殊部品
