ブラストマシン

数多くの納入実績を誇る、高性能ショットブラストマシン

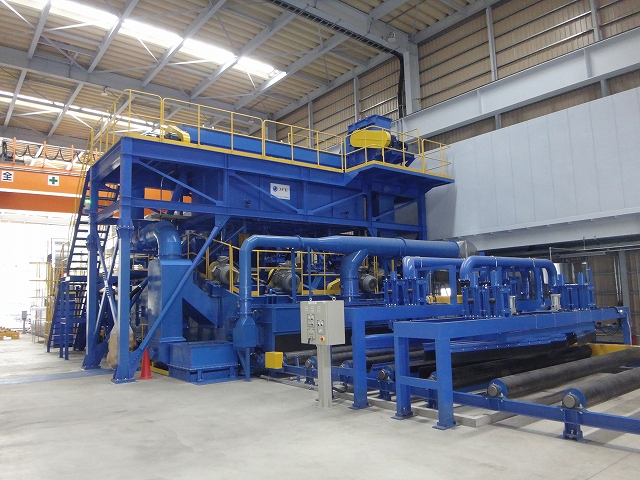

鋼板ショット塗装ライン

概要

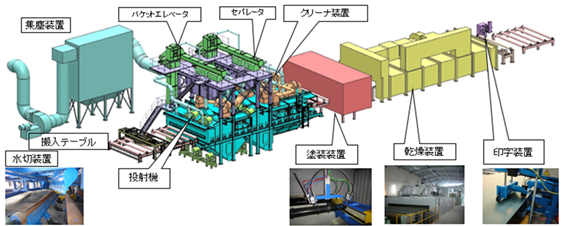

当社のショットブラストマシンは、予熱・ショット・塗装・乾燥までの一連のラインをお客様のニーズに基づきすべて対応しております。
搬入・搬出設備も生産量及び工場レイアウトに応じて最適な設備を提供します。

用途

鋼板・形鋼のスケール落とし及び塗装を目的として、鉄鋼・造船・重工業界で活躍しています。

機能

鋼板の両面を同時にショット・塗装・乾燥致します。
板幅 5.5mまで、板厚 6~150mm、板長 3~25mの範囲で各サイズに応じた機種があり、形鋼のショットにも利用できます。
予熱装置の組込みも対応可能です。

特長

予熱装置

客先のユーティリティーに合わせて研掃・塗装時の最適条件に鋼板を予熱します。また、省エネのため板幅に応じたコントロールも可能です。
ガス(LPG、コークス炉ガス、高炉ガス、その他)、灯油、蒸気

ショットブラスト装置

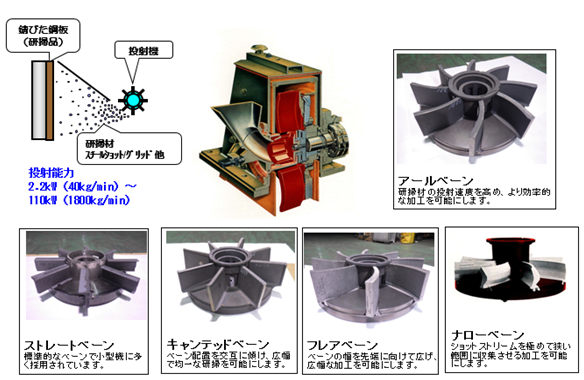

投射機エネタイプのアールベーン®をはじめ以下の投射機を準備しています。

ホイール径 13"~25"
モータ容量 7.5~110kw
投射量 100~1.500kg/min
投射パターン ロングパターン及びショートパターン
投射幅:狭幅、標準、広幅

これらの投射機の中から用途に応じ最適な機種の選定が可能です。

セパレータ

投射されたショットは、鋼板のスケール・異物を含んで回収されます。このまま再使用すると、投射機部品の寿命を短くし場合によっては重大な損傷を与えます。当社のセパレータは回収されたショットから完全にスケールを除去し投射機の寿命を長く保ち、また製品の仕上がりを良好にします。

キャビネット

キャビネットは13Mn耐磨耗鋼板、磨耗鋳鉄等で保護しております。

バケットエレベータ

キャビネットの下部から再使用されるショット材を上部に持ち上げる装置です。安全対策として、逆転防止装置・スリップ検出装置を装備しております。
ベルトの伸びについては十分な調整代のテイクアップ装置を設けております。

クリーナー装置

クリーナー装置については高圧ブロワによる吹き飛ばし方式を採用しております。また、ヘッダ高さはオプションで板厚検出装置を設ける事で自動で高さ調節も可能です。

塗装装置

メンテナンスに容易な乾燥塗装ブースです。塗装レンガはレシプロケータで駆動し板幅検出を行うことで、高価な塗料の無駄吹きを防止しています。塗装ミストの外部飛散を防止する為に、換気ブロワを設けミストをキャッチする為にアレスターを設置していますので定期的に交換することで、初期の性能を落とさず運転可能です。

乾燥装置

乾燥装置内にはシンナなどの有機溶剤が残る為、爆発限界内の雰囲気を保つ為、部分排気を行います。安全操業の為、温度異常・失火等の警報装置を備えております。

  • ショット前
  • ショット後

エアブラストマシン

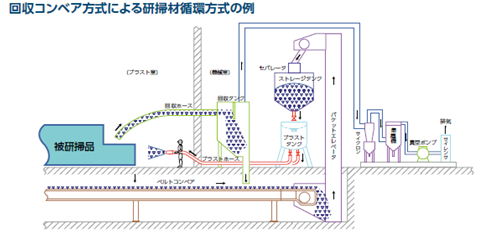

ブラストタンク

概要

当社のエアブラスト技術は、ブラストタンク、真空回収装置など多くの納入実績をベースにお客様のニーズに合った設備をお届けします。

真空回収機

用途

塗装前の下地処理を目的として、船体ブロックブラスト塗装設備等造船所をメインに重工、橋梁、建機等各分野で活用いただいております。

回収タンク

機能

ブラスト装置、回収装置、塗装設備、除湿装置をフルタンキーでお届け致します。
ブラスト集塵、塗装ミスト除去、除湿とも気流を考慮した設備です。

特長

造船所をはじめ各分野への納入実績に裏付けされた設備
  • ブラストタンク、真空回収装置では多くの納入実績をベースにお客様のニーズに合った設備をお届けします。
  • 工程管理の厳しい造船所において、トラブル時の早期復旧を考慮したメンテナンスの容易な構造です。
高性能セパレータ採用による粉塵発生減
  • グリット回収量が増減しても一定したダスト除去。(国内では、当社のみ)
  • ダスト除去により、集塵効果大(作業環境良)。
ブラスト集塵,塗装ミスト除去とも、気流を考慮した設計
  • ブラスト集塵は、コストダウンを考慮したギャラリーを採用。
  • 塗装ミスト除去は、作業スペースの広さを考慮したプッシュプル方式を採用。

標準型ショットブラストマシン

概要

摩擦接合部の面荒らし及び塗装下地処理を目的とした表面処理が可能です。

用途

建築・構鋼造物用スプライスプレートやH形鋼等の建設工事標準仕様基準に適合した表面処理マシンとして活用いただいております。

仕様等

片面研掃用ショットブラストマシン
片面研掃用ブラストマシン
型 式 C-450型
最大処理寸法 幅450×高さ30mm
投 射 機 R-2-1DD型
投 射 量 50/40kg/min(50Hz/60Hz)
研掃材循環装置 バケットエレベータ・クリーナ装置
搬 送 ベルト搬送方式
パスライン FL+880mm
搬送速度 常用0.7m/min(A Sa 2)
(インバータ制御により可変)
集 塵 機 風量 5m3/min
シェーキング 手動払い落し式
総電力量 34kW
本体寸法 W1250×L1970×H2250
重 量 650kg
両面研掃用ショットブラストマシン
両面研掃用ブラストマシン
型 式 FK-5010Ⅱ型
最大処理寸法 幅500×高100mm
投 射 機 R-2-1DD型
投 射 量 50/40kg/min (50Hz/60Hz)
研掃材循環装置 バケットエレベータ・クリーナ装置
搬 送 ローラコンベア方式
パスライン FL+900mm
搬送速度 常用0.7m/min(A Sa 2)
(インバータ制御により可変)
集 塵 機 風量 15m3/min
シェーキング 手動払い落し式
総電力量 7.5kW
本体寸法 W1700×L2750×H2700
重 量 1200kg
H形鋼研掃用ショットブラストマシン
H型鋼研掃用ショットブラストマシン
型 式 9050S型
最大処理寸法 高900mm×幅300
投 射 機 R-2-1DD型
投 射 量 65/55kg/min?(50Hz/60Hz)
研掃材循環装置 バケットエレベータ・クリーナ装置
搬 送 ローラコンベア方式
パスライン FL+800mm
搬送速度 常用0.7m/min(A Sa 2)
(インバータ制御により可変)
集 塵 機 風量 27m3/min
シェーキング 手動払い落し式
総電力量 22kW
本体寸法 W2510×L3280×H3500
重 量 3400kg

研掃材

スチールショット

スチールショットの粒度規格
平均粒度(mm) 2.8~0.4
粒度範囲(mm) 3.36-2.38~0.59-0.35
硬度(HRc) 40~50

スチールグリッド

スチールグリッドの粒度規格
平均粒度(mm) 2.4~0.2
粒度範囲(mm) 3.36-2.00~0.29-0.105
硬度(HRc) 40~50
熱処理による中・高硬度のスチールグリッドも準備しています。

SGL:HRc 56~60 エッチング用、探傷前のスケール落とし用など
SGH:HRc 63~65 ダル加工用、ゴム接着前のエッチング用など

白銑グリッド

白銑は高炭素の銑鉄で、硬度はHRc55~65度と硬くて脆い性質です。主にエアブラスト装置でスケール除去、さび落とし、塗装落としなどに使用されます。
粒度分布は上表とほぼ同様です。

特殊研掃材

各種カットワイヤ(SS、SUS、ALなど)、モランダム(SiC系)エメリ(アルミナ系)、ガラスビーズ、ソフトグリッド(胡桃柄)ガーネット(ざくろ石)など特殊研掃材も取り扱っていますので、ご用命ください。
